Contenedor ESS de batería: tipos, componentes, aplicaciones y guía de compra

¿Qué es un contenedor ESS de batería y cómo funciona?

Un contenedor de sistema de almacenamiento de energía de batería (ESS) es una unidad autónoma ensamblada en fábrica que integra módulos de batería, equipos de conversión de energía, sistemas de gestión térmica, infraestructura de extinción de incendios y dispositivos electrónicos de monitoreo dentro de un gabinete estandarizado, más comúnmente un marco de contenedor de envío ISO de dimensiones de 20 o 40 pies. Este enfoque en contenedores permite a los operadores de redes, instalaciones industriales y desarrolladores de energía renovable implementar almacenamiento de energía a gran escala rápidamente, con un mínimo de ingeniería civil in situ y tiempo de puesta en servicio en comparación con salas de baterías o instalaciones de bóvedas hechas a medida.

Dentro de un contenedor ESS de batería típico, los bastidores de baterías de fosfato de hierro y litio (LFP) o níquel-manganeso-cobalto (NMC) están dispuestos en filas a lo largo de las paredes interiores, conectados en configuraciones en serie y en paralelo para lograr las especificaciones de capacidad y voltaje objetivo. Un sistema de gestión de baterías (BMS) monitorea el voltaje, la temperatura y el estado de carga de cada celda en tiempo real, comunicándose con un sistema central de gestión de energía (EMS) que coordina los ciclos de carga y descarga según las señales de la red o las demandas de carga del sitio. Un sistema de conversión de energía (PCS) bidireccional, ya sea integrado dentro del contenedor o instalado en un gabinete adyacente, convierte la energía de CC de los bancos de baterías en energía de CA compatible con la red local o la infraestructura de las instalaciones.

Componentes principales dentro de un contenedor ESS de batería

Comprender qué se encuentra físicamente dentro de un contenedor ESS es esencial para los ingenieros de adquisiciones, desarrolladores de proyectos y administradores de instalaciones que necesitan evaluar propuestas, comparar proveedores y planificar sitios de instalación. Cada subsistema desempeña un papel distinto y crítico en una operación segura y confiable.

Módulos de batería y bastidores

Los módulos de batería son el principal medio de almacenamiento de energía. En un contenedor ESS de 40 pies, las configuraciones típicas incluyen de 8 a 20 bastidores de baterías, cada bastidor contiene de 8 a 16 módulos de batería, y cada módulo alberga entre 16 y 280 celdas prismáticas o cilíndricas, según la química y el factor de forma. La química LFP domina el mercado de ESS en contenedores a escala de servicios públicos debido a su estabilidad térmica, su largo ciclo de vida (3000 a 6000 ciclos completos) y su menor costo por kWh en comparación con NMC. Un único contenedor LFP de 40 pies de los principales fabricantes ofrece actualmente entre 2 MWh y 5MWh de energía utilizable, y el extremo superior se puede lograr mediante un empaquetado avanzado de celda a bastidor y celdas de mayor densidad de energía.

Sistema de gestión de batería (BMS)

El BMS opera en tres niveles jerárquicos: monitoreo a nivel de celda (midiendo voltajes y temperaturas de celdas individuales), equilibrio a nivel de módulo (redistribuyendo la carga entre las celdas para evitar divergencias de capacidad) y protección a nivel de rack (activando contactores para aislar cadenas defectuosas). Un BMS bien diseñado es fundamental no solo para el rendimiento sino también para la seguridad: debe detectar anomalías térmicas a nivel de celda antes de que se conviertan en eventos descontrolados térmicos. Las plataformas BMS de última generación ahora incorporan espectroscopia de impedancia electroquímica (EIS) y estimación del estado de salud (SOH) asistida por IA para predecir la degradación y optimizar las estrategias de despacho durante la vida operativa de 10 a 20 años del sistema.

Sistema de conversión de energía (PCS)

El PCS es la interfaz eléctrica entre el banco de baterías de CC y la red de CA. En los ESS en contenedores, las unidades PCS suelen tener una potencia nominal de entre 500 kW y 2,5 MW por contenedor. Los diseños PCS modernos logran eficiencias de conversión de ida y vuelta superiores al 97% y admiten modos de control de formación o seguimiento de cuadrícula. La capacidad de formación de redes (la capacidad del PCS para establecer referencias de voltaje y frecuencia de forma independiente) es cada vez más crítica para las microrredes y los sistemas que operan en modo isla. Algunos diseños de contenedores integran el PCS internamente; otros se conectan a una plataforma PCS separada o a una estación inversora central, lo que puede reducir la complejidad del contenedor pero aumenta los requisitos de espacio y cableado en el sitio.

Sistema de gestión térmica

Mantener la temperatura de la batería dentro de un rango óptimo (normalmente de 15 °C a 35 °C para LFP) es esencial tanto para el rendimiento como para la longevidad. Los contenedores ESS utilizan uno de los tres enfoques principales de gestión térmica: refrigeración por aire (convección forzada a través de unidades HVAC), refrigeración líquida (placas frías o circuitos de refrigeración por inmersión integrados en cada bastidor) o sistemas híbridos. La refrigeración líquida ofrece una uniformidad térmica superior y permite tasas de carga/descarga más altas sin acelerar la degradación, pero agrega complejidad de plomería y requisitos de mantenimiento. En climas con calor o frío extremos, el sistema de gestión térmica también debe proporcionar capacidad de calefacción (calentadores PTC o circuitos de bomba de calor) para evitar la pérdida de capacidad o daños a las celdas durante el funcionamiento en invierno. Los principales fabricantes especifican que sus contenedores funcionan en un rango de temperatura ambiente de -30 °C a 55 °C con una gestión térmica adecuada activa.

Detección y extinción de incendios

La seguridad contra incendios es un elemento no negociable en cualquier diseño de contenedor ESS para baterías. Los contenedores modernos incorporan detección multicapa: sensores de gas electroquímicos que detectan hidrógeno, monóxido de carbono y compuestos orgánicos volátiles liberados durante la fuga térmica en las primeras etapas; sensores térmicos y detectores de humo como disparadores secundarios; y detectores ópticos de llama como capa de confirmación final. Los sistemas de extinción suelen utilizar heptafluoropropano (HFP/FM-200), CO₂ o, cada vez más, sistemas de agua nebulizada diseñados específicamente para incendios de baterías de litio. Algunos diseños líderes incluyen canales de ventilación a nivel de celda que dirigen los gases de escape lejos de las celdas adyacentes y hacia vías de escape dedicadas, lo que reduce la probabilidad de que las fallas en cascada se propaguen a través de un bastidor.

Tamaños de contenedores estándar y clasificaciones de capacidad típicas

Los contenedores Battery ESS están disponibles en una variedad de tamaños estándar que se alinean con las dimensiones intermodales ISO, lo que permite el transporte por camión, ferrocarril o barco sin permisos especiales. La siguiente tabla describe las configuraciones más comunes disponibles de los principales fabricantes a partir de 2024-2025:

Aplicaciones clave de los contenedores ESS para baterías

Las unidades ESS de batería en contenedores sirven para una amplia gama de aplicaciones en toda la cadena de valor de la electricidad, desde el almacenamiento en el lado de la generación hasta implementaciones industriales detrás del medidor. La naturaleza modular de los sistemas basados ​​en contenedores permite que los proyectos crezcan desde cientos de kilovatios-hora hasta cientos de megavatios-hora simplemente agregando cadenas de contenedores paralelas.

Regulación de frecuencia a escala de red y servicios auxiliares

Los contenedores de baterías ESS se encuentran entre los recursos de respuesta más rápida en la red eléctrica. Pueden pasar de la potencia de espera a la potencia nominal máxima en menos de 100 milisegundos, mucho más rápido que las unidades hidroeléctricas o las de gas. Esto los hace excepcionalmente adecuados para los mercados de regulación de frecuencia, donde los operadores de red pagan una prima por recursos que pueden absorber o inyectar energía rápidamente para mantener la frecuencia de la red a 50 Hz o 60 Hz. Proyectos como Hornsdale Power Reserve en Australia del Sur (150 MW / 194 MWh, utilizando contenedores Tesla Megapack) demostraron que los ESS de batería pueden superar a los activos de reserva giratorios en velocidad de respuesta y precisión, reduciendo los eventos de desviación de frecuencia y obteniendo importantes ingresos por servicios auxiliares.

Reafirmación de la energía solar y eólica

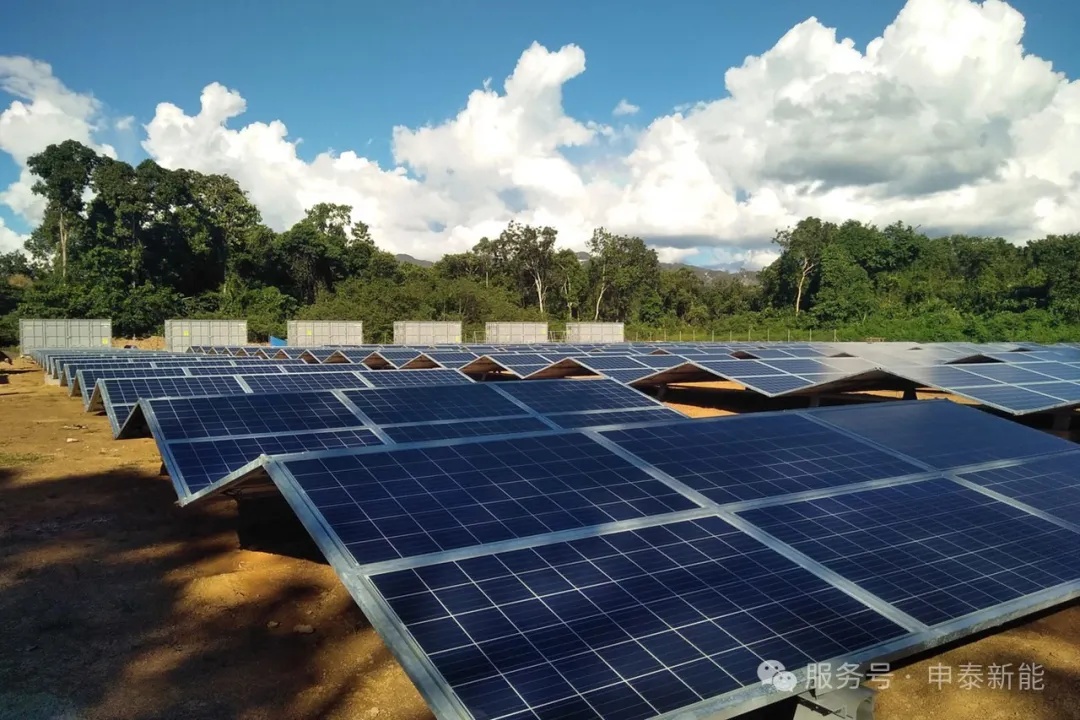

Las fuentes de energía renovables producen energía de manera intermitente, lo que crea eventos de rampa y brechas de generación que desafían la estabilidad de la red. Un contenedor de ESS de batería ubicado junto a un parque solar fotovoltaico o un parque eólico actúa como un amortiguador: absorbe el exceso de generación durante los períodos pico de producción y lo descarga durante los periodos transitorios de nubes, las calmas del viento o los picos de demanda nocturnos. En las plantas híbridas a escala de servicios públicos, el sistema de almacenamiento está dimensionado para proporcionar de 1 a 4 horas de rendimiento de energía en relación con la capacidad nominal de la planta renovable. Esta capacidad "firme" transforma la generación variable en un recurso más predecible y programable, mejorando el crédito de capacidad de la planta y el valor de mercado. Muchas jurisdicciones y compradores exigen ahora el emparejamiento de almacenamiento como condición para los contratos de adquisición de energía renovable.

Gestión de demanda pico comercial e industrial

Las instalaciones industriales y los grandes edificios comerciales a menudo enfrentan cargos por demanda que constituyen entre el 30% y el 50% de sus facturas mensuales de electricidad. Estos cargos se activan por eventos de consumo máximo (a veces de tan solo 15 minutos) durante los períodos de facturación. Un contenedor ESS de batería detrás del medidor puede monitorear la carga de la instalación en tiempo real y descargarla de manera preventiva para recortar estos picos de demanda, reduciendo el pico medido y, por lo tanto, la carga de demanda. Los períodos de recuperación de las aplicaciones de reducción de picos de C&I suelen oscilar entre 3 y 7 años, dependiendo de las estructuras tarifarias locales, el costo de la batería y los perfiles de carga de las instalaciones. Los sistemas en contenedores son particularmente atractivos en este segmento porque pueden implementarse en estacionamientos, tejados o terrenos adyacentes sin modificaciones significativas en el edificio.

Microrredes y energía remota fuera de la red

Las comunidades remotas, las redes insulares, las operaciones mineras y las instalaciones militares que dependen de la generación de diésel enfrentan altos costos de combustible, riesgos en la cadena de suministro y desafíos de emisiones. Los contenedores ESS de batería combinados con generación solar o eólica reducen drásticamente el consumo de diésel (en algunas configuraciones de microrredes híbridas, entre un 70% y un 90%) al tiempo que mejoran la calidad y confiabilidad de la energía. La naturaleza autónoma de los contenedores ESS los hace ideales para estas aplicaciones: un sistema completo puede enviarse en camión o barcaza, colocarse con una grúa en su posición y ponerse en funcionamiento en cuestión de días. Proyectos en Alaska, el interior de Australia y las naciones insulares del Pacífico han demostrado la viabilidad técnica y económica de este enfoque, con costos nivelados de almacenamiento competitivos con la generación diésel a precios de combustible superiores a 1 dólar por litro.

Alivio de la congestión de la transmisión y aplazamiento de la red

En regiones donde la infraestructura de transmisión es limitada, los contenedores ESS de baterías se pueden ubicar en los centros de carga para posponer o evitar costosas actualizaciones de la red. Al cargar durante los períodos de menor actividad, cuando las líneas de transmisión tienen capacidad adicional, y descargar durante las horas de mayor demanda, un contenedor ESS estratégicamente ubicado puede reducir la potencia máxima que fluye a través de un segmento de transmisión o distribución con cuello de botella. Las empresas de servicios públicos de California, Nueva York y el Reino Unido han implementado ESS en contenedores específicamente para programas de alternativas sin cables (NWA), evitando cientos de millones en gastos de capital en infraestructura y al mismo tiempo ofreciendo resultados de confiabilidad equivalentes. La flexibilidad para reubicar activos en contenedores (en caso de que cambie la topología de la red) brinda a las empresas de servicios públicos una opción que las inversiones en infraestructura fija no pueden brindar.

Planificación del sitio y requisitos civiles para la implementación de contenedores ESS

El despliegue exitoso de un proyecto de contenedor ESS de batería requiere una planificación cuidadosa del sitio que aborde los requisitos estructurales, eléctricos, de acceso y de seguridad. La preparación inadecuada del sitio es una de las causas más comunes de retrasos en los proyectos y sobrecostos en las instalaciones de almacenamiento en contenedores.

• Diseño de cimientos y plataformas: Los contenedores ESS requieren plataformas niveladas de concreto reforzado capaces de soportar cargas de 30 a 45 toneladas por contenedor, además de cargas dinámicas durante eventos sísmicos. Las plataformas de grava con vigas de acero son una alternativa de menor costo que se utiliza en algunas implementaciones temporales o semipermanentes. Se debe diseñar un drenaje adecuado en la plataforma para evitar la entrada de agua debajo del piso del contenedor.
• Espaciado y espacio libre de contenedores: Los códigos contra incendios y los requisitos del fabricante suelen exigir espacios mínimos de 1 a 3 metros entre contenedores adyacentes para permitir el acceso de emergencia y evitar la propagación del fuego. Los requisitos de la jurisdicción de la autoridad local de bomberos (AHJ) deben revisarse temprano en el proceso de diseño, ya que varían significativamente entre regiones y pueden afectar la huella general del sitio entre un 20% y un 40%.
• Interconexión eléctrica: Los cables de CA de alto voltaje, las barras colectoras de CC (en configuraciones acopladas a CC), los conductos de comunicaciones y la infraestructura de puesta a tierra deben coordinarse entre los contenedores y el punto de interconexión. Los equipos de conmutación de media tensión, los transformadores elevadores y los relés de protección generalmente se alojan en una sala eléctrica separada o en un patín adyacente a los contenedores de baterías.
• Seguridad perimetral y control de acceso: Las instalaciones de ESS a escala de servicios públicos requieren cercas perimetrales (generalmente una cadena de 2,4 m con alambre de púas), puertas de acceso para vehículos, vigilancia CCTV y sistemas de detección de intrusos para cumplir con NERC CIP o estándares equivalentes de ciberseguridad y seguridad física. El control de acceso para el personal de mantenimiento autorizado debe integrarse con el sistema general de gestión de seguridad del sitio.
• Comunicaciones y conectividad SCADA: Cada contenedor requiere una puerta de enlace de comunicaciones conectada al EMS del sitio y, en aplicaciones conectadas a la red, al SCADA o plataforma de administración de energía de la empresa de servicios públicos a través de fibra, celular o línea arrendada dedicada. Se recomiendan rutas de comunicación redundantes para activos críticos de la red para garantizar la disponibilidad de monitoreo y control continuo.

Fabricantes y productos líderes de contenedores ESS para baterías

El mercado global de baterías ESS en contenedores cuenta con un campo competitivo de fabricantes que abarcan toda la cadena de suministro, desde fabricantes de celdas que se han integrado verticalmente en la integración de sistemas hasta integradores de sistemas independientes que obtienen celdas y ensamblan soluciones completas en contenedores. El siguiente resumen destaca los productos más destacados y sus características distintivas:

Estándares de seguridad y certificaciones para contenedores ESS

El cumplimiento de las normas de seguridad aplicables es a la vez un requisito reglamentario y un factor crítico para garantizar la financiación, los seguros y las aprobaciones de interconexión de red para proyectos de contenedores de baterías ESS. El panorama regulatorio es complejo, con estándares que se superponen en los dominios de códigos eléctricos, de incendios y de construcción.

• UL 9540 (Estándar para sistemas y equipos de almacenamiento de energía): El principal estándar de seguridad a nivel de sistema para ESS en Norteamérica. UL 9540 evalúa el ESS ensamblado completo, incluidas las baterías, el PCS, el BMS y el gabinete, en cuanto a seguridad eléctrica, mecánica y contra incendios. La mayoría de los códigos de construcción y contra incendios de EE. UU. exigen el cumplimiento para implementaciones comerciales y de servicios públicos.
• UL 9540A (Método de prueba para evaluar la propagación térmica de incendios desbocados): Un método de prueba complementario a UL 9540 que evalúa específicamente si la fuga térmica en una celda o módulo se propagará a unidades adyacentes dentro del contenedor. Los resultados de UL 9540A informan directamente los requisitos de distancia de separación contra incendios especificados por las autoridades competentes y la norma NFPA 855. Los sistemas con resultados favorables de UL 9540A pueden calificar para distancias de retroceso reducidas.
• NFPA 855 (Norma para la instalación de sistemas estacionarios de almacenamiento de energía): Establece las cantidades máximas de almacenamiento de energía por compartimento contra incendios, los sistemas de extinción de incendios requeridos, los requisitos de ventilación y las disposiciones de acceso al personal de emergencia. La edición de 2023 introdujo una guía actualizada específica para grandes sistemas en contenedores al aire libre.
• IEC 62933 (Sistemas de almacenamiento de energía eléctrica): La serie de normas internacionales que rigen las pruebas de rendimiento, la seguridad y los requisitos medioambientales de ESS. IEC 62933-2 cubre los requisitos de seguridad para sistemas conectados a la red, mientras que IEC 62933-5 aborda evaluaciones ambientales, incluido el análisis del ciclo de vida.
• IEC 62619 (Requisitos de seguridad para celdas de litio secundarias en aplicaciones estacionarias): Estándar a nivel de celdas y baterías que cubre pruebas de tolerancia al abuso (sobrecarga, cortocircuito, exposición térmica) y requisitos de diseño para celdas utilizadas en aplicaciones de ESS estacionarias.
• Estándares NERC CIP (Protección de infraestructura crítica): Para los ESS conectados a la red en América del Norte clasificados como activos de sistemas eléctricos a granel (BES), los estándares de ciberseguridad NERC CIP exigen controles específicos sobre el acceso electrónico, la seguridad física, la respuesta a incidentes y la gestión de riesgos de la cadena de suministro para el software y hardware BMS y EMS.

Costo total de propiedad y consideraciones económicas

Evaluar el costo real de un proyecto de contenedor ESS de batería requiere un análisis integral del costo total de propiedad (TCO) que va mucho más allá del gasto de capital inicial para el hardware. Los gerentes de adquisiciones y los equipos de financiación de proyectos deben tener en cuenta una gama completa de factores de costos a lo largo de la vida operativa del sistema, generalmente de 10 a 20 años.

Desglose del gasto de capital

A partir de 2024-2025, los sistemas de contenedores ESS de baterías a escala de servicios públicos llave en mano se adquirirán a costos de capital de aproximadamente $180 a $300 por kWh para el sistema completo acoplado a CA, incluidos contenedores, PCS, transformadores, EMS, preparación del sitio y puesta en servicio. Los sistemas basados ​​en LFP en el extremo inferior de esta gama están disponibles de fabricantes chinos, incluidos CATL, BYD y Sungrow. Los sistemas de integradores occidentales o aquellos que requieren cumplimiento de contenido nacional (para la calificación de incentivos ITC/IRA de EE. UU.) generalmente se ubican en el extremo superior o por encima de este rango. Los costos de las baterías representan aproximadamente entre el 50% y el 60% del costo total del sistema, mientras que los servicios PCS, el resto de la planta y EPC comprenden el resto.

Costos de operación y mantenimiento

Los costos anuales de operación y mantenimiento (O&M) para ESS en contenedores generalmente oscilan entre $5 y $15 por kWh por año, dependiendo del alcance del contrato de servicio, la complejidad del sistema y la lejanía del sitio. Las actividades de operación y mantenimiento incluyen el mantenimiento preventivo de sistemas de refrigeración y HVAC, actualizaciones de software BMS, reemplazo de fluidos de gestión térmica (para sistemas refrigerados por líquido), inspecciones de sistemas de extinción de incendios y parches de ciberseguridad. También se deben presupuestar los costos de aumento (el gasto de agregar capacidad de la batería para compensar la degradación de la capacidad con el tiempo y mantener el rendimiento de energía contratado), que generalmente representan entre el 10% y el 20% del costo del hardware original durante un período de 10 años.

Flujos de ingresos y acumulación de valor

La economía de un proyecto de contenedor ESS de batería es más favorable cuando el sistema puede capturar múltiples flujos de ingresos simultáneamente, una práctica conocida como acumulación de valor. Un solo activo de ESS a menudo puede participar en el arbitraje energético (comprar energía barata fuera de las horas pico y venderla a precios pico), mercados de regulación de frecuencia, mercados de capacidad y proporcionar una reducción de los cargos por demanda detrás del medidor al mismo tiempo, siempre que el software de despacho sea lo suficientemente sofisticado como para optimizar todas las oportunidades de ingresos sin compromisos conflictivos. Proyectos en mercados competitivos de EE. UU. como ERCOT (Texas) e ISO-NE (Nueva Inglaterra) han demostrado TIR de 10% a 18% para activos ESS bien optimizados de 4 horas de duración al combinar arbitraje energético, servicios auxiliares e ingresos del mercado de capacidad.

Tendencias emergentes que dan forma al mercado de contenedores ESS para baterías

El mercado de ESS en contenedores está evolucionando rápidamente, impulsado por la caída de los costos de las baterías, el aumento de la penetración de las energías renovables y los mandatos de descarbonización de la red. Varias tendencias importantes están remodelando el diseño de productos, la economía de los proyectos y la estructura del mercado de cara a finales de la década de 2020.

• Aumento de la densidad de energía por contenedor: Los fabricantes están aumentando continuamente la huella de kWh por contenedor a través de innovaciones de celda a bastidor y de celda a paquete, marcos de contenedores de cubos altos más altos y celdas individuales de mayor capacidad (por ejemplo, las celdas prismáticas LFP de 314 Ah y 628 Ah que ahora están entrando en producción). La trayectoria sugiere que los contenedores de 40 pies que superen los 8 a 10 MWh podrían estar disponibles comercialmente para 2027.
• Almacenamiento de mayor duración: A medida que se profundiza la descarbonización de la red, la demanda de ESS de 6 a 12 horas de duración está creciendo rápidamente. Esto está generando interés en químicas alternativas, incluidas baterías de iones de sodio, hierro-aire y de flujo, que se empaquetan en formatos en contenedores para servir aplicaciones de mayor duración donde la economía del litio es menos favorable.
• Contenedores de baterías de segunda vida: Los paquetes de baterías de vehículos eléctricos retirados, en particular de autobuses eléctricos y vehículos de pasajeros de primera generación, se están reacondicionando y reempaquetando en ESS en contenedores para aplicaciones estacionarias menos exigentes, como el suavizado de energía solar o la energía de respaldo. Los sistemas de segunda vida pueden ofrecer costos iniciales entre un 30% y un 50% más bajos, aunque requieren BMS más rigurosos y una gestión cuidadosa del ciclo.
• Gestión de energía impulsada por IA: Las plataformas EMS de próxima generación están aprovechando el aprendizaje automático y los datos de mercado en tiempo real para optimizar dinámicamente las decisiones de despacho en múltiples flujos de ingresos, predecir la degradación y programar el mantenimiento. Empresas como Tesla (Autobidder), Fluence (Mosaic OS) y Stem (Athena) están compitiendo agresivamente en capacidad de software a medida que se reduce la diferenciación de hardware.
• Localización de contenido nacional y cadena de suministro: La Ley de Reducción de la Inflación (IRA) de EE. UU., el Reglamento de Baterías de la UE y políticas similares en Australia e India están creando fuertes incentivos para localizar la fabricación de baterías ESS. Esto está estimulando una importante inversión en gigafábricas de América del Norte y Europa para celdas LFP y ensamblaje de contenedores ESS, lo que cambiará gradualmente las opciones de adquisición para proyectos que requieren calificación de contenido local.
